变压器短路阻抗测试仪

    接线图低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。路阻抗测试仪是我公司研制的，用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。本文只要介绍路阻抗测试仪吃的接线图介绍。

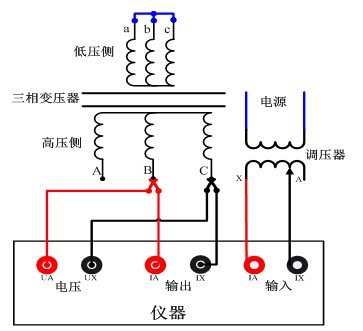

    1.加压绕组为“Y”型三相变压器试验BC相接线图

    分别对高压测AB、BC和CA加压，低压短接。加压侧两接组为Yn形时，可按Y形接线组的方式进行分相试验。也可以把电压施加到A、N相（B、C两相开路），B、N（A、C两相开路），C、N（A、B两相开路）进行单相试验。

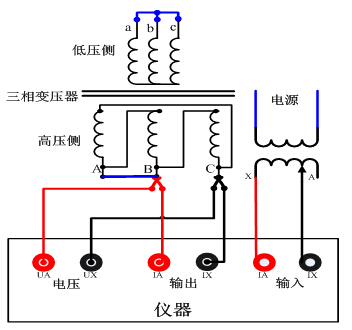

    2、加压绕组为“D”型三相变压器试验BC相接线图

    与上图类似：测量AB时短接AC电压加到AB之间，测量CA是短接BC电压加到CA之间

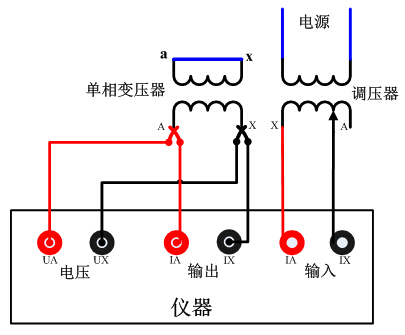

    3、单相变压器试验接线图：
