您现在的位置：首页 >> 产品中心 >> 继保及二次回路

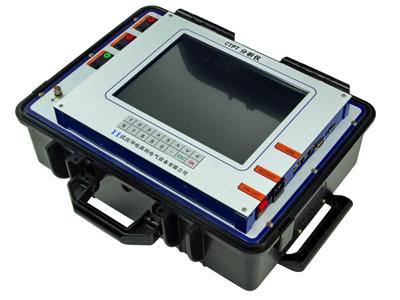

CTY-H型CTPT分析仪

CTY-H型CTPT分析仪按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13设计的多功能电流电压互感器特性测试仪。

CTPT分析仪可以获得电流电压互感器的励磁特性，励磁参数，砸比，砸比误差，极性,线圈电阻和磁滞回线等多种试验参数，被测电流互感器的最高拐点电压可以达到45KV。
有关CTPT分析仪购买咨询欢迎致电：027-87771780 或是 点击这里马上咨询

CTPT分析仪是武汉华电高科电气设备有限公司根据国家标准IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13设计的多功能电流电压互感器特性测试仪，仪器可以获得电流电压互感器的励磁特性，励磁参数，砸比，砸比误差，极性线圈电阻等多种试验参数，被测电流互感器的最高拐点电压可以达到8.4KV。

技术参数

    1.测试标准依据：
      IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847, GBT4703, C57.13
    2.工作电源： AC220V±10%，50Hz/60Hz±10%
    3.输出电压： 0.1～125V(AC)
    4.输出电流： 0.001～5A(RMS)
    5.输出功率： 300VA
    6.最高等效拐点电压：45KV
    7.电流测量： 范围：0～10A (自动量程0.1/0.4/2/10A)
                 误差：＜±0.1%+0.01%FS
    8.电压测量： 范围：0～200 V (自动量程1/10/70/200V)
                 误差：＜±0.1%+0.01%FS
    9.匝数比测量：范围：1～30000，
      1～2000     误差：＜0.05%
      2000～5000  误差：＜0.1%
      5000～30000 误差：＜0.2%
    10.相位测量： 精度：±2min，分辨率：0.01min
    11.二次绕组电阻测量范围：范围：0～8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)
                       误差：＜0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
    12.温度测量：-50～100度， 误差＜3度
    13.CT二次负荷测量： 0～160ohm(2/20/80ohm/160ohm)
                 误差： 0.2%RDG+0.02%FS最大分辨率0.001ohm
    14.PT二次负荷测量： 0～80kohm(800ohm/8kohm/80kohm)
                 误差： 0.2%RDG+0.02%FS最大分辨率0.1ohm
    15.匝数比测量：范围：1～30000，
                   1～5000 误差：＜0.2%
                   5000～30000 误差：＜0.5%
    16.数据存储组数：大于1000组
    17.工作条件： 温度：-10℃～50℃， 湿度：≤90%
    18.尺    寸： 485mm×356mm×183mm
    19.重    量：＜15Kg(含附件)

产品描述

1.CTPT分析仪用于电流互感器的以下试验：
     (1)励磁特性试验
     (2)匝数比检测
     (3)比差与角差校验
     (4)极性校验

    (5)二次绕组电阻测量

2.CTPT分析仪还可用于电压互感器的以下试验：

    (1)PT匝数比检测
     (2)PT极性校验
     (3)PT二次绕组电阻测量
     (4)PT二次负荷测量
3.装置的应用场合主要有：
     (1)CT铭牌的参数校验
     (2)CT接入当前负荷时参数校验
     (3)分析CT的暂态特性对继电保护装置的影响。
     (4)PT的铭牌参数校验
        (5)PT二次负荷校验
